从空白到突破！森超牛钢管喷漆机完整研发设计历程，解决行业多年技术空白

　　在整个钢管翻新、脚手架加工、钢结构防腐涂装行业里，大家早已对钢管刷漆机司空见惯，几乎所有中小型加工厂、钢管租赁站、工地管材车间，清一色使用刷漆、蘸漆类设备。设备结构简单、原理通俗、市场普及度极高，随便搜索随处可见成熟机型。但很多从业者长期疑惑一个问题：刷漆工艺落后、漆面粗糙、厚薄不均、极易返锈，明明喷漆效果更好、更均匀、防腐年限更长，为什么市面上成熟好用的钢管自动喷漆机寥寥无几？

　　真实的行业现状是：钢管刷漆技术门槛低、结构简单、容易量产，所以泛滥成灾。而钢管全自动圆周喷漆设备，属于行业公认的设计难题，多年以来一直处于设备不成熟、样机多、量产少、能用的更少的尴尬局面。尤其是像刷漆机一样“单根连续送料、自动喷涂、自动出料、自动接料”的一体式钢管喷漆设备，在市场上几乎处于技术空白状态。很多大厂尝试研发，最终都卡在积漆滴漆、漆雾外泄、钢管出料下垂、粗管接料伤漆、人工抬管留痕等致命问题上无法突破，最终草草搁置，这也是中小企业明明想升级喷漆工艺，却始终无设备可用的根本原因。

　　森超机械厂技术研发团队深耕钢管涂装设备多年，非常清楚行业的真实困境。传统横向刷漆、滚筒刷漆、浸泡上漆模式，虽然设备便宜、上手简单，但工艺缺陷与生俱来，完全满足不了高标准防腐需求。人工辅助多、漆面瑕疵多、返工率高、高端订单接不住，严重制约中小企业升级发展。为了彻底打破行业技术壁垒，填补自动化钢管喷漆设备的市场空白，研发团队决定从成熟钢管刷漆机基础原理切入，从零迭代、重新设计、攻克喷漆专属难题，开启了全新一代钢管自动喷漆机的漫长研发之路。

　　不同于普通刷漆设备只做表面物理滚涂，钢管喷漆属于雾化喷涂工艺，拥有完全不同的作业逻辑、环境要求和结构要求。刷漆是“接触式上漆”，不怕余漆堆积、不怕滴落、不怕轻微触碰；而喷漆是“悬浮雾化上漆”，对密闭性、导流性、积漆处理、出料稳定性、成品保护有着极高要求。研发初期，团队经过大量试验、绘图推演、上机试错，发现老式喷漆样机最大的通病就是箱体积漆滴落问题，这也是所有早期喷漆设备报废的核心缺陷。

　　常规矩形喷漆箱体结构简单、造价低廉，看似规整，却完全不符合喷漆物理特性。设备工作时，雾化漆雾会全方位飘散，除了附着在钢管表面的有效漆料，大量多余漆雾会飘射到箱体顶部、侧壁、对角位置，慢慢堆积、凝结、汇聚成液态漆水。随着作业时间延长，箱体顶部积漆越来越厚，重力超过附着力后就会垂直滴落，正好落在正在匀速送出的新鲜喷漆钢管表面。刚喷好的漆面极其娇嫩，滴落的漆块、漆水会形成凸起漆瘤、流挂疤痕、斑驳瑕疵，整根钢管直接报废，根本无法批量生产。无数同行样机，全部栽在“喷漆好看、滴漆毁品”这一无法解决的死循环里。

　　针对这一核心痛点，森超研发团队反复建模推演、模拟漆雾流动轨迹、测试漆水导流规律，最终独创了尖形上窄下宽喷漆箱体结构，从物理结构上根治滴漆难题。传统箱体是直角平顶，积漆只能垂直下落；而森超牛尖形喷漆箱，顶部呈尖角斜面设计，所有飘射到箱体上方、侧壁的多余漆雾，凝结成液态漆水后，不会滞留堆积，也不会垂直坠落。漆水会顺着倾斜内壁，自动斜向导流至箱体两侧收集区域，全程避开中间钢管出料通道。无论设备连续工作多久、内壁积漆多少，都不会有一滴漆水落在管材表面，彻底解决了困扰行业多年的喷漆积漆、滴漆毁品致命缺陷，让连续自动化喷漆量产成为可能。

　　解决了内部滴漆难题，第二个行业痛点随之显现：喷漆作业漆雾外泄、污染车间、浪费漆料、危害人身健康。开放式喷漆会导致大量漆雾飘散，不仅耗材损耗大、车间环境脏乱，长期作业还会影响工人身体健康，很多场地环评无法通过。为实现封闭喷漆、控雾作业，研发团队再次优化结构，在设备出料端口加装圆周环形风刀系统，打造一道严密的动态风墙。

　　风刀围绕钢管出口做360度环形送风，气流均匀包裹钢管外壁，形成一道无形隔离屏障。设备内部漆雾被牢牢锁在喷漆箱体内部，无法向外飘散泄露，既保证了箱体内部喷涂压力稳定、漆面雾化均匀，又彻底杜绝漆雾外溢，节约油漆耗材、净化车间作业环境，让中小型企业也能合规、安全、环保地开展自动化喷漆作业，解决了老式喷漆设备环保不过关、作业脏乱的短板。

　　在攻克箱体结构与漆雾控制两大难题后，研发团队遇到了最难、最致命、也是所有厂家都解决不了的终极痛点——喷漆后钢管出料接料难题，这也是大直径粗钢管喷漆无法量产的根本原因。

　　很多人不理解：喷漆均匀、不滴漆、无外泄，设备不就成型了吗？实际上，喷漆工序的收尾接料，才是决定设备能不能用、好不好用、能不能量产的关键核心。钢管完成喷漆后，表面油漆完全未干、软嫩易损，任何轻微触碰、按压、摩擦，都会留下永久印痕、掉漆、刮花、破损。尤其是大直径粗钢管，自重极大、单根重量沉重，完全区别于轻型细管。

　　在没有专业接料设备的年代，粗钢管喷漆出料后，只能依靠两名工人人工抬管接料。人工抬管存在两大无法规避的致命缺陷：第一，人工双手必须接触管身，未干漆面瞬间被按压出手指印、压痕、磨损痕迹，破坏整体漆面均匀度，防腐层被破坏，后期极易返锈；第二，粗钢管重量极大，人工抬举受力不均、抖动偏移、高低不稳，管材极易磕碰、弯折、蹭伤，成品合格率极低，返工率居高不下。同时人工接料耗时费力、用工成本高、效率极低，完全失去自动化喷漆设备的量产意义，这也是很多企业宁愿低效刷漆，也不敢上喷漆设备的真正原因。

　　为彻底终结人工接料伤漆、费力、低效的行业弊端，森超牛研发团队重新绘图设计、轨道建模、托架调试、轨迹模拟，独创双托架轨道式无损接料系统，通过机械结构完美替代人工，彻底解决粗钢管、重钢管喷漆后无损出料、平稳承接的所有难题，成为这款设备最核心的原创亮点。

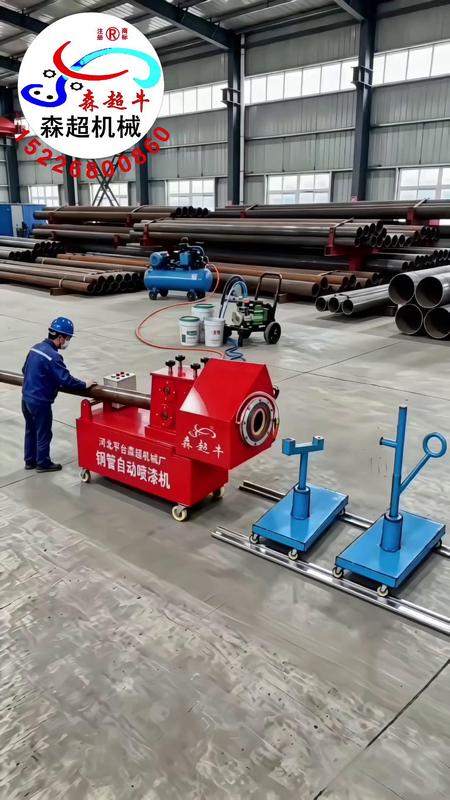

　　整套接料系统依托地面精密导轨搭建，配备一静一动、一固定一活动两组专用托架，分工明确、精准配合、全程自动化零人工干预、零漆面触碰。

　　第一组为出口固定式承接托架，安装在喷漆机出料端口正下方，全程固定不动、位置恒定、不偏移、不晃动。研发团队精准测算落差数据，将托架高度设置为比设备出料口低3至5公分，形成科学落差区间，为钢管最终脱落承接预留精准缓冲空间，这一毫米级设计，是保证钢管平稳落管、不弹跳、不磕碰、不变形的关键。该托架的唯一作用，就是承接整根完全出料后的喷漆钢管，稳稳托举管身，保障成品完好无损。

　　第二组为轨道移动式活动托架，配备精密滑动导轨与可调节中心横轴，是出料过程中的核心托举结构。横轴可根据钢管管径大小，通过螺纹结构精准调节高低位置，适配不同规格管材圆心高度，通用性极强。钢管从设备内部匀速喷漆出料时，管口会精准套入活动托架的中心横轴之上，横轴从管材内部托举端口，牢牢固定管头高度，全程杜绝钢管下坠、低头、弯曲、晃动。

　　作业过程科学且丝滑：钢管匀速向前出料，管口套住横轴后，会平稳、缓慢、均匀地被动顶推活动托架沿导轨向前移动。整个过程托架无动力、纯被动跟随，完全贴合钢管出料速度，匀速同步前移，管身高度全程恒定、不抖动、不偏移、不接触任何硬物，新鲜漆面全程零触碰、零磨损、零压痕。粗细钢管、轻重钢管都能稳定出料，彻底解决重管下垂、管口变形、漆面磨损难题。

　　当整根钢管完全脱离喷漆箱体、全部出料完毕后，管身失去设备内部支撑。因为出口固定托架比出料口低3至5公分，管身左端会自然、平稳、缓慢脱落，精准落在固定托架的横梁中心位置，稳稳承接整根管材。至此，全程无人工触碰、无压痕、无掉漆、无磕碰、无变形的全自动喷漆接料流程完美完成。

　　这一套双托架组合设计，彻底颠覆了行业传统接料模式，完美解决了“细管好接、粗管难接、喷漆怕碰、重管怕掉、人工伤漆”的几十年行业顽疾。让大直径粗钢管自动化喷漆，从“不敢做、做不好、做不稳”，变成“量产稳定、成品完美、零返工、高效率”。

　　从最初调研行业痛点、剖析刷漆与喷漆的工艺差异，到数百张结构图纸绘制、反复建模推演、多次样机试错、结构推翻重构，再到尖形防滴漆箱体定型、环形风刀防雾结构落地、双托架轨道接料系统调试成功，森超牛研发团队历经多轮艰苦打磨，终于攻克钢管喷漆机行业全部技术难点，打造出市面真正成熟、可以全天候连续量产、适配大小管径、无损出料的全自动钢管喷漆设备。

　　相较于市面上不成熟的简易喷漆样机、改装设备，森超牛钢管喷漆机是从原理、结构、细节、工艺全方位量身研发的专用机型。解决了积漆滴漆、漆雾外泄、漆面不均、管材下坠、粗管难接、人工伤漆、效率低下等所有行业痛点，填补了中小型企业自动化钢管喷漆设备的市场空白。

　　如今这款自研自产的森超牛钢管喷漆机，已经实现结构成熟、运行稳定、适配广泛、性价比突出的优势，支持常规管径区间自由调节，可适配多种规格钢管喷漆作业，特殊工况、特殊管径还可支持定制化设计，全方位满足钢管租赁翻新、工程管材防腐、钢结构加工等各类生产场景需求。

　　森超牛用实打实的研发坚守、细节打磨、结构创新，打破了行业多年技术垄断与技术空白，让中小企业也能用上成熟、稳定、好用、省心的全自动钢管喷漆设备，彻底告别老旧刷漆工艺，实现钢管涂装工序的自动化、标准化、高品质升级。
