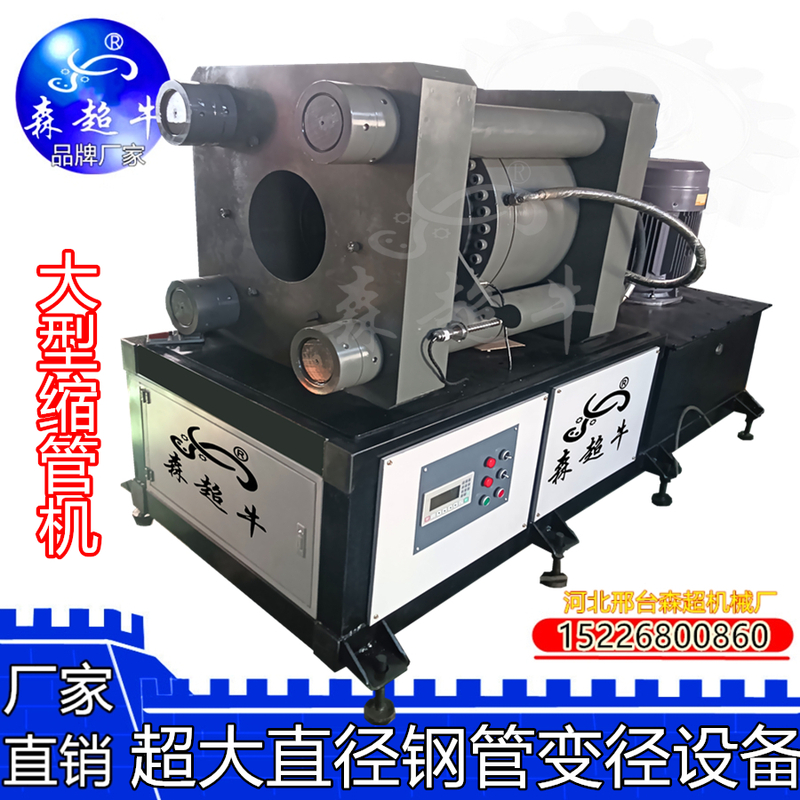

在管材加工领域，对于大直径管材的缩颈处理，普通设备往往难以满足需求，超高压力大直径四柱式缩管机凭借强大性能脱颖而出。接下来，我们就来详细拆解它的设计工艺与独特特点。

一、精密复杂的设计工艺

（一）机械结构设计

四柱式结构是这款缩管机的一大特色，四根立柱采用高强度合金钢锻造而成，经过精密的机械加工与热处理工艺，确保立柱的直线度与硬度。它们对称分布，构成稳固的框架结构，为整个设备提供强大的支撑力与导向性。在缩管过程中，四柱能够均匀分散压力，避免设备因受力不均而产生变形，保证缩管的精度和稳定性 。同时，立柱表面经过特殊的耐磨处理，配合高精度的直线轴承，使得活动横梁在上下运动时更加平稳、顺畅，有效降低了摩擦阻力，提高了设备的运行效率和使用寿命。

（二）液压系统设计

超高压力大直径四柱式缩管机的液压系统堪称核心 “心脏”。为实现超高压力输出，采用了大排量高压柱塞泵，配合多级增压技术，可将压力提升至远超常规缩管机的水平。液压管路采用高强度无缝钢管，并经过精细的内壁抛光和酸洗磷化处理，有效防止内部腐蚀和杂质堵塞，保证液压油的纯净度和顺畅流动。此外，液压系统还配备了高精度的溢流阀、换向阀等元件，能够精准控制液压油的流量和压力，根据不同管径和壁厚的管材，灵活调整缩管压力和速度，确保缩管过程的安全性和加工质量。

（三）模具设计

模具作为直接作用于管材的部件，其设计至关重要。针对大直径管材，模具采用分体式组合结构，便于安装、拆卸和更换。模具材料选用高韧性、高耐磨性的合金工具钢，并经过淬火、回火等热处理工艺，增强模具的硬度和韧性。模具的型腔表面经过镜面抛光处理，粗糙度极低，能够使缩管后的管材表面光滑平整，减少后续加工工序。同时，模具的尺寸精度经过严格把控，通过数控加工中心进行精密加工，确保与管材的配合精度，实现精确的缩颈效果。

（四）控制系统设计

现代超高压力大直径四柱式缩管机通常配备先进的自动化控制系统。以 PLC 可编程控制器为核心，搭配触摸屏人机交互界面，操作人员可以直观地设置缩管参数，如压力、速度、缩颈长度等。控制系统能够实时监测设备的运行状态，通过传感器采集压力、位移、温度等数据，并进行分析和处理。一旦出现异常情况，如压力过高、位移偏差过大等，系统会立即发出警报并自动停机，保障设备和操作人员的安全。此外，控制系统还支持数据存储和追溯功能，方便对加工过程进行分析和优化。

二、显著突出的核心特点

（一）超高压力输出

与普通缩管机相比，超高压力大直径四柱式缩管机最大的优势在于其强大的压力输出能力。能够轻松应对大直径、厚壁管材的缩颈需求，即使是硬度较高的特殊合金管材，也能实现理想的缩管效果。超高压力保证了管材在缩颈过程中能够充分变形，避免出现缩颈不到位、褶皱等质量问题，大大拓宽了设备的应用范围。

（二）高精度加工

得益于精密的机械结构、先进的液压系统和精确的控制系统，该缩管机能够实现高精度的缩管加工。缩管后的管材尺寸误差极小，圆度、圆柱度等形位公差均能控制在严格的标准范围内。对于一些对精度要求极高的工业应用场景，如航空航天、石油化工等领域的管材加工，超高压力大直径四柱式缩管机能够完全满足生产需求。

（三）高效稳定

四柱式结构和优化后的液压系统设计，使得设备在运行过程中具有良好的稳定性。大直径四柱式缩管机能够实现快速的缩管动作，缩短加工周期，提高生产效率。同时，稳定的运行状态减少了设备故障的发生频率，降低了维护成本和停机时间，为企业创造更高的经济效益。

（四）操作便捷与安全可靠

自动化控制系统和人性化的人机交互界面，使得操作人员无需复杂的培训即可快速上手。设备还配备了完善的安全防护装置，如光幕保护、急停按钮、压力过载保护等，全方位保障操作人员的人身安全。在设备维护方面，模块化的设计使得零部件的更换和维修更加方便快捷，进一步提高了设备的使用便利性和可靠性。

超高压力大直径四柱式缩管机凭借其精密的设计工艺和显著的特点，成为大直径管材缩颈加工的理想选择。随着工业技术的不断发展，这类设备也将持续创新和优化，为管材加工行业带来更多的可能性和更高的价值。
